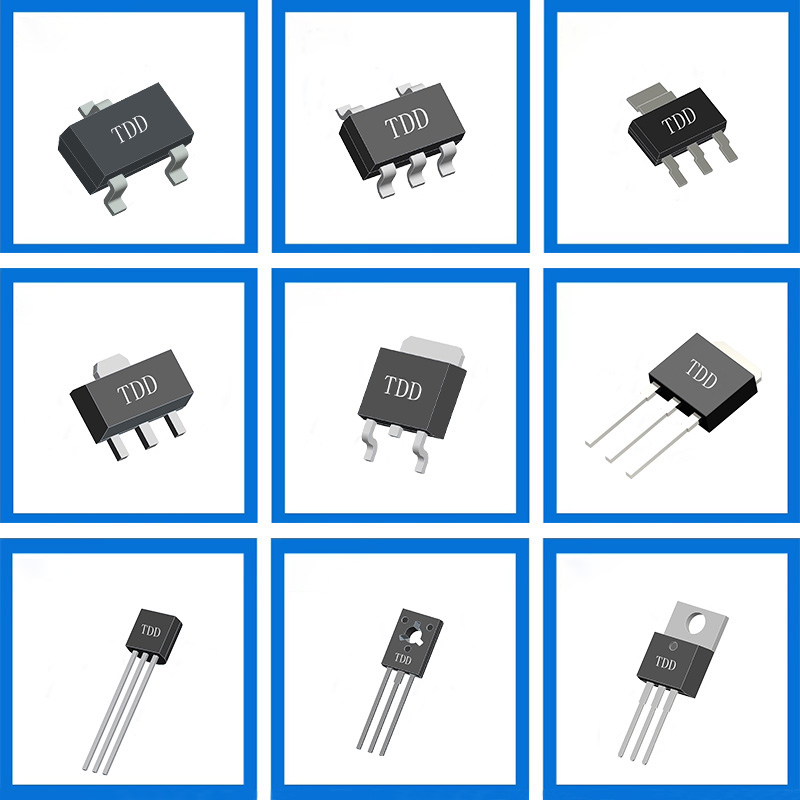

تعتبر الترانزستورات مكونات إلكترونية مهمة تستخدم في الدوائر لتضخيم الإشارة والتحكم في التبديل. مبدأ العمل الأساسي الخاص بهم هو استخدام إشارة صغيرة للتحكم في إشارة كبيرة، وبالتالي تضخيم الإشارة. ستناقش هذه المقالة بالتفصيل كيفية تحقيق الترانزستورات لتضخيم الإشارة.
تنقسم الترانزستورات بشكل أساسي إلى نوعين: NPN وPNP. بغض النظر عن نوعه، يحتوي الترانزستور على ثلاث أطراف: الباعث (E)، القاعدة (B)، والمجمع (C). في دائرة مكبر الصوت، القاعدة هي طرف الإدخال، والباعث هو طرف الخرج، ويستخدم المجمع لتوفير جهد مصدر الطاقة. تعمل الترانزستورات بشكل أساسي في ثلاث حالات: القطع والتضخيم والتشبع. في وضع التضخيم، يقوم الترانزستور بتضخيم إشارة الدخل بشكل فعال.
يمكن فهم مبدأ تضخيم الترانزستور من خلال خصائص التضخيم الحالية. يعتمد تشغيل الترانزستور على العلاقة بين تيار القاعدة (IB) وتيار المجمع (IC). في وضع التضخيم، يمكن التعبير عن العلاقة بين تيار المجمع والتيار الأساسي بالصيغة: IC = β * IB، حيث β (beta) هو عامل التضخيم الحالي للترانزستور. توضح هذه الصيغة أن أي تغيير بسيط في تيار القاعدة يمكن أن يسبب تغييرًا كبيرًا في تيار المجمع، وبالتالي تضخيم الإشارة.
في التطبيقات العملية، عادة ما تتطلب عملية تضخيم الترانزستور مساعدة الدوائر الخارجية. أولا، تدخل إشارة الدخل إلى القاعدة من خلال مكثف اقتران. يقوم مكثف الاقتران بعزل مكون التيار المستمر، مما يسمح فقط بمرور إشارات التيار المتردد. التغيرات في إشارة الدخل تسبب تغيرات في تيار القاعدة، والذي بدوره يسبب تغيرات في تيار المجمع. نظرًا لعلاقة التضخيم بين المجمع والتيارات الأساسية، فإن سعة إشارة الخرج ستكون أعلى بكثير من إشارة الدخل.
لضمان عمل الترانزستور بثبات في وضع التضخيم، يجب مراعاة دائرة التحيز في تصميم الدائرة. توفر دائرة التحيز نقطة تشغيل مناسبة للترانزستور، مما يمكنه من العمل في وضع التضخيم. تتضمن طرق الانحياز الشائعة التحيز الثابت، وتحيز مقسم الجهد، وتحيز الباعث. من خلال اختيار قيمة مقاومة التحيز بشكل مناسب، يمكن أن يبقى الترانزستور ضمن نطاق التضخيم بغض النظر عن التغيرات في إشارة الدخل، وبالتالي تحقيق تضخيم إشارة مستقر.
أثناء التضخيم، لا يرتبط كسب الترانزستور بمواده وبنيته فحسب، بل يرتبط أيضًا ارتباطًا وثيقًا بعوامل مثل تردد التشغيل ودرجة الحرارة. لذلك، عند تصميم دوائر مكبر الصوت، يجب مراعاة هذه العوامل بشكل شامل لضمان التضخيم المناسب. علاوة على ذلك، فإن الخصائص غير الخطية للترانزستورات تؤثر أيضًا على التضخيم، خاصة في ظل ظروف الإشارة الكبيرة، مما قد يؤدي إلى التشويه. لذلك، في التطبيقات العملية، يحتاج المصممون إلى اختيار الترانزستورات المناسبة بناءً على متطلبات محددة وإجراء تعديلات الدائرة المقابلة.
إلى جانب التضخيم الأساسي، يمكن دمج الترانزستورات مع مكونات أخرى لتشكيل دوائر مضخمة أكثر تعقيدًا. على سبيل المثال، تعتمد المضخمات التفاضلية والمضخمات التشغيلية على مبدأ تضخيم الترانزستورات، مما يحقق كسبًا أعلى وخطية أفضل. تُستخدم هذه الدوائر على نطاق واسع في تضخيم الصوت ومعالجة الإشارات ومجالات أخرى.
باختصار، تعمل الترانزستورات على تضخيم تيار المجمع عن طريق التحكم في تيار القاعدة، وبالتالي تحقيق تضخيم الإشارة. في التطبيقات العملية، يعد تصميم الدوائر المناسب واختيار التحيز أمرًا بالغ الأهمية لضمان تضخيم الترانزستور المستقر. مع التقدم التكنولوجي، تتوسع مجالات تطبيق الترانزستورات باستمرار، لتصبح عنصرًا مهمًا لا غنى عنه في الإلكترونيات الحديثة. من خلال الفهم العميق لمبادئ عمل وخصائص الترانزستورات، يمكننا الاستفادة بشكل أفضل من هذا المكون لتصميم دوائر مكبر للصوت فعالة ومستقرة.
